Sekcijska garažna vrata za niski nadvoj: koja su rješenja?

Sekcijska garažna vrata mogu se ugraditi i kada je prostor iznad garažnog otvora ograničen. Kod KIPLIFT sekcijskih vrata izvedba s torzijskom oprugom sprijeda zahtijeva najmanje 18 cm nadvoja, dok se odabirom opruge postavljene straga potreban prostor može smanjiti na najmanje 10 cm.

Međutim, visina nadvoja nije jedina mjera koju treba provjeriti. Na odabir odgovarajućeg sustava utječu i prostor s bočnih strana otvora, dubina garaže, visina stropa te položaj rasvjete, instalacija, cijevi i drugih prepreka.

Sadržaj

• Što je nadvoj garažnog otvora?
• Koliko prostora zahtijevaju sekcijska garažna vrata?
• Opruga sprijeda ili straga – u čemu je razlika?
• Što ako je nadvoj niži od 10 cm?
• Koje je još mjere potrebno provjeriti?
• Rješenja za postojeće garaže i novogradnju
• Mogu li vrata s niskim nadvojem imati automatski pogon?
• Zašto je stručna izmjera posebno važna?
• Najčešća pitanja

Što je nadvoj garažnog otvora?

Nadvoj je prostor između gornjeg ruba garažnog otvora i najniže točke stropa ili prepreke koja se nalazi iznad otvora. Taj je prostor potreban za postavljanje vodilica, opružnog sustava i ostalih dijelova mehanizma sekcijskih vrata.

Prilikom mjerenja nije dovoljno provjeriti samo udaljenost do stropa. Ako se iznad otvora nalaze greda, cijevi, električne instalacije, rasvjeta ili drugi elementi, mjeri se udaljenost do najniže prepreke.

Nizak nadvoj najčešće se pojavljuje u starijim garažama, podrumskim prostorima, garažama s niskim stropom i objektima u kojima položaj instalacija nije bio prilagođen naknadnoj ugradnji sekcijskih vrata.

Koliko prostora zahtijevaju sekcijska garažna vrata?

Potreban prostor iznad otvora ovisi o položaju torzijske opruge i odabranom sustavu podizanja.

Kod KIPLIFT sekcijskih garažnih vrata dostupne su dvije osnovne izvedbe sustava podizanja:

• torzijska opruga postavljena sprijeda zahtijeva nadvoj visine najmanje 18 cm
• torzijska opruga postavljena straga zahtijeva nadvoj visine najmanje 10 cm

Ako je iznad otvora dostupno najmanje 18 cm, najčešće se može primijeniti izvedba s oprugom sprijeda. Kada je prostor ograničen, izvedba s oprugom straga omogućuje ugradnju vrata uz niži nadvoj.

Navedene mjere predstavljaju osnovne tehničke uvjete. Konačna izvedba ovisi o dimenzijama i težini vrata, položaju vodilica, dubini garaže, odabranom pogonu i stvarnom stanju objekta. Zbog toga se odgovarajući sustav potvrđuje nakon precizne izmjere garažnog otvora.

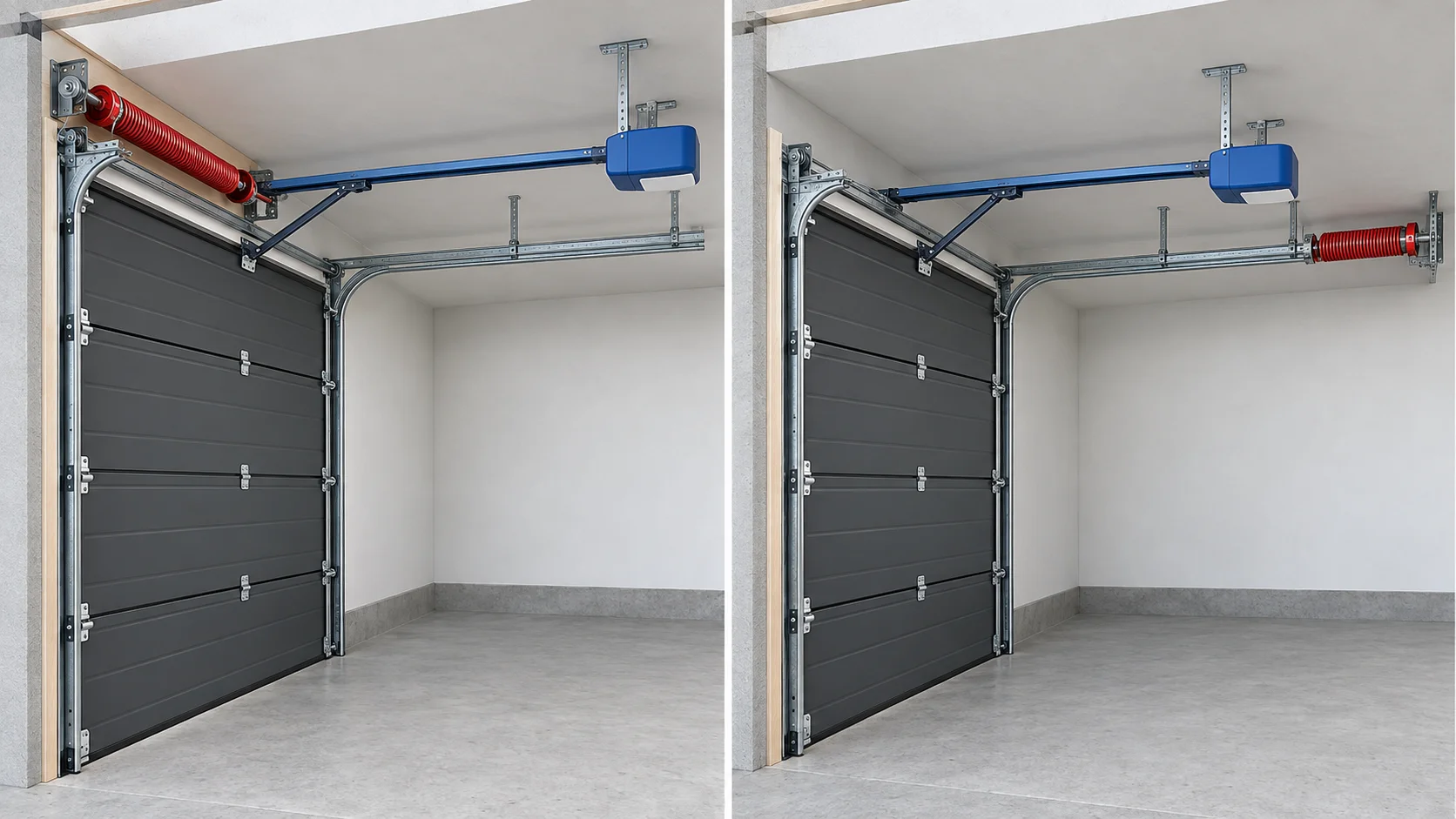

Opruga sprijeda ili straga – u čemu je razlika?

Torzijske opruge uravnotežuju težinu vrata i omogućuju njihovo kontrolirano, mirno i jednostavno podizanje. Opruga ne zamjenjuje elektromotorni pogon. Njezina je zadaća smanjiti silu potrebnu za podizanje vrata, dok motor preko pogonske vodilice pokreće automatska vrata.

Kod standardne izvedbe opruga se nalazi sprijeda, iznad garažnog otvora. Takvo rješenje zahtijeva najmanje 18 cm slobodnog nadvoja.

Ako nema dovoljno prostora za prednju oprugu, može se primijeniti izvedba u kojoj je opružni sustav postavljen straga, na završnom dijelu vodilica. Time se potreban prostor iznad samog otvora smanjuje na najmanje 10 cm, ali je potrebno osigurati odgovarajuću dubinu garaže i čvrstu površinu za sigurno pričvršćivanje konstrukcije.

Izbor položaja opruge ne određuje se samo prema visini nadvoja. Potrebno je uzeti u obzir cijeli prostor u kojem će se vrata kretati, uključujući strop, zidove, instalacije i prostor predviđen za automatski pogon.

Što ako je nadvoj niži od 10 cm?

Ako je razmak između gornjeg ruba garažnog otvora i stropa manji od 10 cm, standardna ugradnja KIPLIFT sekcijskih garažnih vrata najčešće nije moguća bez dodatne prilagodbe prostora.

Prije odabira drugog tipa vrata potrebno je provjeriti zbog čega je raspoloživa visina ograničena. Ponekad prostor smanjuju rasvjeta, cijevi, električne instalacije, spušteni strop ili drugi elementi koji se mogu premjestiti. Ako konstrukcija objekta dopušta, moguće je razmotriti i građevinsku prilagodbu garažnog otvora.

Kada nije moguće osigurati potreban prostor za vodilice i opružni sustav, potrebno je razmotriti drugačiji način ugradnje ili drugi tip garažnih vrata. Jedna od mogućnosti mogu biti rolo garažna vrata, čiji se lamelni plašt namata u zaštitnu kutiju, ali i za njih treba provjeriti postoji li dovoljno prostora za kutiju i vodilice.

Zato se kod izrazito niskog nadvoja rješenje ne bi trebalo određivati samo prema jednoj izmjerenoj udaljenosti. Potrebno je pregledati cijeli otvor i prostor oko njega te usporediti mogućnosti ugradnje sekcijskih i rolo garažnih vrata.

Koje je još mjere potrebno provjeriti?

Visina nadvoja samo je jedna od mjera potrebnih za pravilnu ugradnju sekcijskih garažnih vrata. Prije izrade vrata potrebno je provjeriti širinu i visinu otvora te raspoloživi prostor s njegove lijeve i desne strane.

Za standardnu ugradnju KIPLIFT sekcijskih vrata potrebno je osigurati najmanje 10 cm bočnog prostora sa svake strane. Bočne površine moraju biti dovoljno čvrste, ravne i stabilne kako bi se na njih mogle sigurno pričvrstiti okomite vodilice i nosivi dijelovi konstrukcije.

Potrebno je provjeriti i dubinu garaže. Vodoravne vodilice protežu se od otvora prema unutrašnjosti prostora, pa na njihovoj putanji ne smiju biti grede, police, ventilacijske cijevi, rasvjeta, instalacije ili druge prepreke.

Prilikom izmjere provjeravaju se:

• širina garažnog otvora
• visina garažnog otvora
• visina nadvoja
• prostor s lijeve i desne strane otvora
• dubina garaže
• visina i nagib stropa
• položaj rasvjete, instalacija, cijevi i greda
• ravnost poda i završna visina podne obloge
• čvrstoća površina na koje se pričvršćuju vodilice

Sve mjere treba provjeriti na više mjesta jer zidovi, pod i strop nisu uvijek potpuno ravni. Kod novogradnje treba uzeti u obzir i završne slojeve žbuke, fasade, poda i stropa, koji mogu promijeniti konačne dimenzije otvora.

Rješenja za postojeće garaže i novogradnju

Kod postojeće garaže prvo se provjerava stvarno stanje otvora i okolnih površina. Ako nema dovoljno prostora iznad otvora, ponekad je moguće premjestiti instalacije, rasvjetu ili druge prepreke te tako osigurati uvjete za izvedbu s oprugom postavljenom straga.

Ako se vrata ne mogu montirati iza garažnog otvora, ovisno o konstrukciji objekta može se razmotriti ugradnja između zidova uz odgovarajući montažni set. Takva izvedba može utjecati na konačnu iskoristivu širinu ili visinu prolaza, a dio konstrukcije može ostati vidljiv.

Kod novogradnje je najbolje uvjete za montažu predvidjeti prije završnih građevinskih radova. Potrebno je uskladiti dimenzije otvora, nadvoja i bočnih površina s položajem instalacija, rasvjete i stropa.

Pravodobnim planiranjem može se izbjeći naknadno premještanje instalacija, spuštanje visine prolaza ili izbor izvedbe koja nije bila prvotno zamišljena. Tako se ujedno osigurava više mogućnosti pri odabiru vrata, opružnog sustava i automatskog pogona.

Mogu li vrata s niskim nadvojem imati automatski pogon?

Sekcijska garažna vrata s oprugom postavljenom straga mogu se opremiti elektromotornim pogonom i daljinskim upravljanjem. Nizak nadvoj sam po sebi ne znači da vrata moraju imati isključivo ručno upravljanje.

Opružni sustav i elektromotorni pogon imaju različite zadatke. Torzijske opruge uravnotežuju težinu vrata i omogućuju njihovo lakše podizanje, dok motor preko pogonskog mehanizma pokreće vrata tijekom automatskog otvaranja i zatvaranja.

Položaj motora i pogonske vodilice mora se uskladiti s položajem opruga, stropnih vodilica, rasvjete i ostalih instalacija. Potrebna snaga pogona određuje se prema dimenzijama, težini i učestalosti korištenja vrata.

Pravilno podešen automatski pogon prepoznaje prepreku, zaustavlja zatvaranje i vraća vrata u suprotnom smjeru. Za dodatnu zaštitu područja prolaza moguće je ugraditi fotočelije.

Ako u garaži ne postoji drugi ulaz, preporučuje se predvidjeti mogućnost vanjskog otključavanja pogona. Tako se vrata mogu ručno otvoriti u slučaju nestanka električne energije.

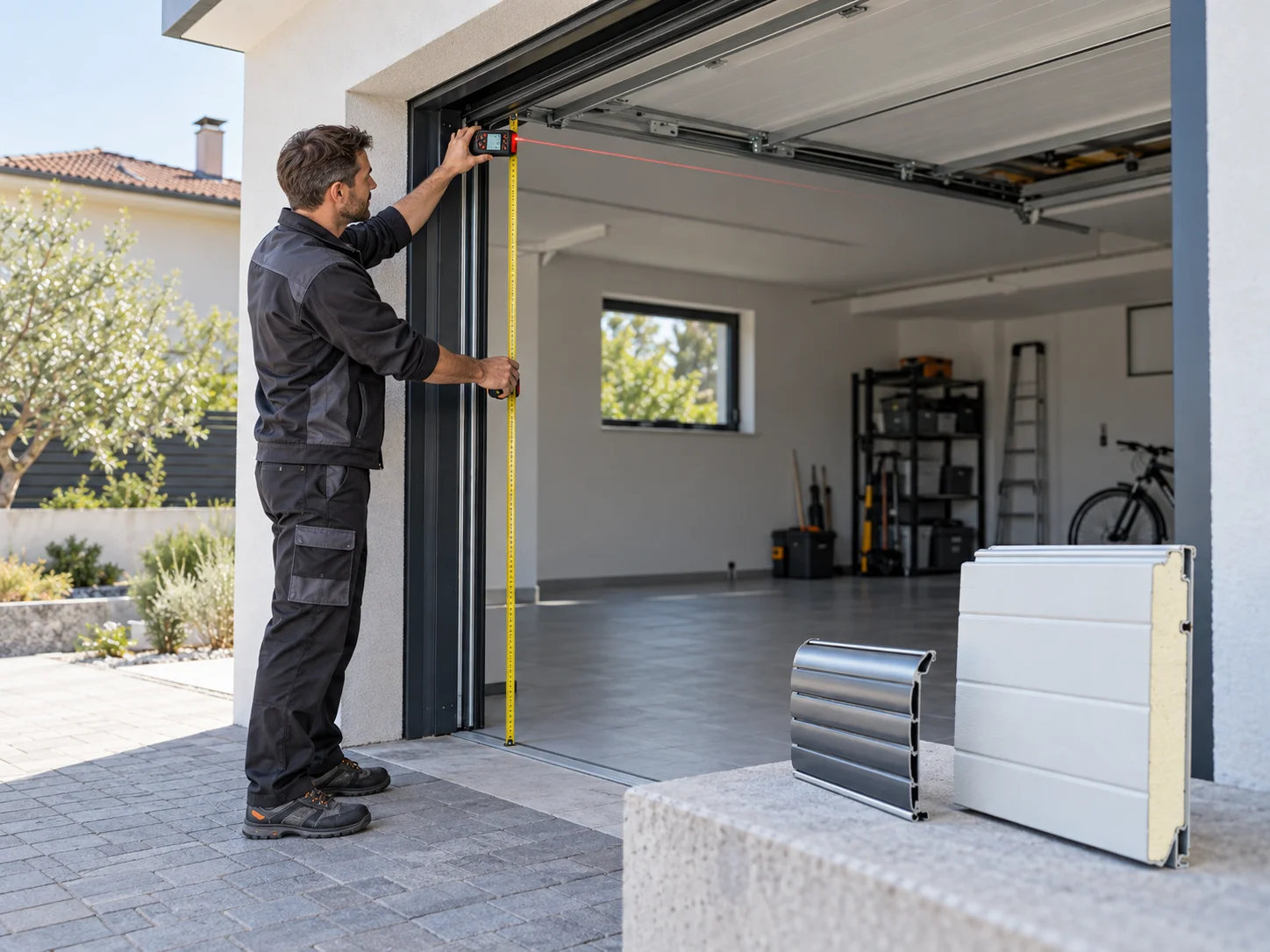

Zašto je stručna izmjera posebno važna?

Kod garaže s niskim nadvojem nekoliko centimetara može odlučivati o tome koja se izvedba vrata može ugraditi. Netočna mjera može dovesti do problema s postavljanjem vodilica, opružnog sustava ili elektromotornog pogona.

Stručnom izmjerom ne provjeravaju se samo širina i visina garažnog otvora. Potrebno je pregledati cijeli prostor u kojem će se vrata kretati te utvrditi postoje li prepreke koje mogu otežati ili onemogućiti ugradnju.

Tijekom izmjere određuje se:

• može li se primijeniti opruga postavljena sprijeda ili straga
• postoji li dovoljno prostora za okomite i vodoravne vodilice
• može li se ugraditi automatski pogon
• jesu li zidovi i strop dovoljno čvrsti za pričvršćivanje konstrukcije
• treba li premjestiti rasvjetu, instalacije, cijevi ili druge prepreke
• je li prikladnija montaža iza otvora ili između zidova
• utječu li nagib stropa i neravnine poda na konačnu izvedbu

Na temelju izmjere određuju se točne dimenzije vrata, položaj opruga, vrsta vodilica, odgovarajući pogon i potrebni sigurnosni elementi. Time se smanjuje mogućnost naknadnih preinaka i osigurava pouzdan rad vrata nakon montaže.

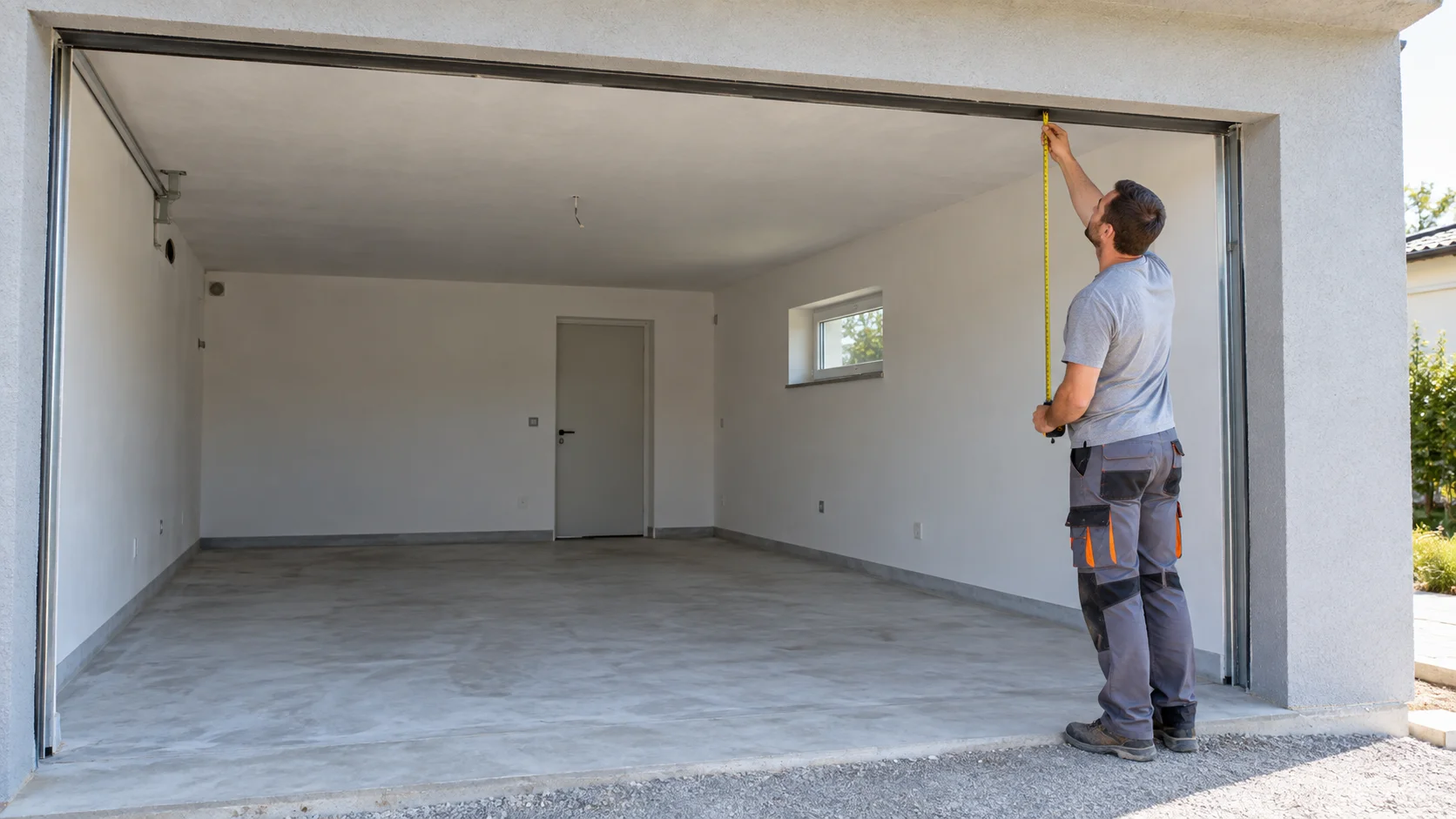

Kako se pripremiti za izmjeru garažnog otvora?

Prije izmjere potrebno je osloboditi prostor uz garažni otvor i omogućiti pristup bočnim zidovima, nadvoju i stropu. Ako su na mjestu budućih vodilica postavljene police, ormari, rasvjeta ili instalacije, potrebno je provjeriti mogu li se premjestiti.

Kod novogradnje izmjeru je najbolje napraviti nakon što su poznate konačne dimenzije otvora i završna visina poda. Ako žbuka, fasada, podna obloga ili spušteni strop još nisu izvedeni, njihove planirane debljine moraju se uračunati u konačne mjere.

Za početnu procjenu korisno je pripremiti fotografije garažnog otvora snimljene izvana i iznutra. Na fotografijama trebaju biti vidljivi nadvoj, bočne strane otvora, strop i cijela dubina garaže. Konačna izvedba vrata ipak se potvrđuje tek nakon provjere svih relevantnih mjera i tehničkih uvjeta.

Imate garažu s niskim nadvojem?

Pošaljite nam fotografije i dimenzije garažnog otvora. Provjerit ćemo raspoloživi prostor i preporučiti izvedbu sekcijskih garažnih vrata prilagođenu vašoj garaži.​

Najčešća pitanja o sekcijskim vratima za niski nadvoj

Koliki je minimalni nadvoj za sekcijska garažna vrata?

Kod KIPLIFT sekcijskih garažnih vrata potrebno je najmanje 18 cm nadvoja za izvedbu s torzijskom oprugom sprijeda. Izvedba s oprugom postavljenom straga može se ugraditi uz nadvoj visine najmanje 10 cm.

Mogu li se sekcijska vrata ugraditi ako je nadvoj niži od 10 cm?

Ako je nadvoj niži od 10 cm, standardna ugradnja najčešće nije moguća. Potrebno je provjeriti mogu li se premjestiti instalacije ili druge prepreke, prilagoditi otvor ili primijeniti drugi tip garažnih vrata.

Mogu li sekcijska vrata za niski nadvoj imati motor?

Da. Sekcijska vrata s oprugom postavljenom straga mogu se opremiti elektromotornim pogonom i daljinskim upravljanjem. Položaj i snaga pogona određuju se prema raspoloživom prostoru, dimenzijama i težini vrata.

Je li opruga isto što i motor garažnih vrata?

Nije. Torzijska opruga uravnotežuje težinu vrata i olakšava njihovo podizanje, dok elektromotorni pogon pokreće vrata tijekom automatskog otvaranja i zatvaranja.

Utječu li cijevi i rasvjeta na mogućnost ugradnje?

Da. Cijevi, rasvjeta, grede, ventilacija i druge instalacije ne smiju ometati vodilice, opružni sustav, vrata ni elektromotorni pogon. Njihov položaj zato treba provjeriti prije narudžbe vrata.​​

Mogu li se vrata ugraditi između zidova?

Ovisno o konstrukciji objekta, sekcijska vrata moguće je ugraditi između zidova uz odgovarajući montažni set. Takva izvedba može smanjiti iskoristivu širinu ili visinu prolaza, a dio konstrukcije može ostati vidljiv.

Jesu li sekcijska vrata za niski nadvoj manje sigurna?

Nisu, ako su pravilno izmjerena, stručno ugrađena i podešena prema tehničkim zahtjevima. Za siguran rad posebno su važni odgovarajući opružni sustav, stabilno pričvršćene vodilice, pravilno podešen pogon i redovito održavanje.

Zaključak

Nizak nadvoj ne mora značiti da ugradnja sekcijskih garažnih vrata nije moguća. KIPLIFT izvedba s torzijskom oprugom postavljenom straga omogućuje ugradnju uz najmanje 10 cm prostora iznad garažnog otvora, dok je za izvedbu s oprugom sprijeda potrebno najmanje 18 cm.

Konačan odabir ne ovisi samo o visini nadvoja. Potrebno je provjeriti bočni prostor, dubinu garaže, položaj instalacija, stanje zidova i stropa te mogućnost postavljanja automatskog pogona.

Precizna izmjera i pravilno odabrana izvedba omogućuju siguran, tih i dugotrajan rad vrata te smanjuju potrebu za naknadnim građevinskim preinakama.
