Brzotekuća rolo vrata (PVC)

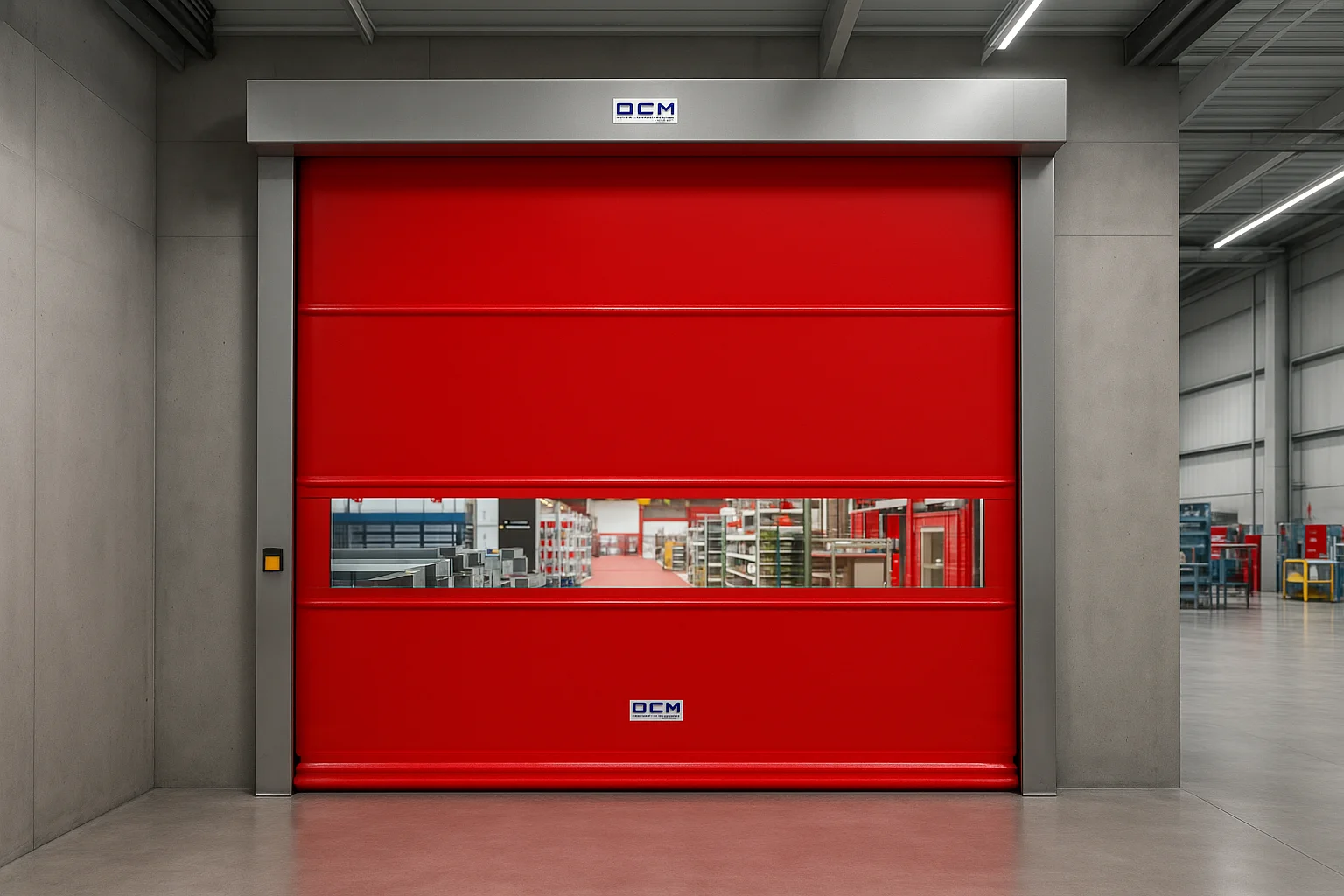

Crvena brzotekuća rolo vrata s prozirnom vodoravnom trakom i sivim okvirom unutar industrijske hale

Crvena brzotekuća rolo vrata s prozirnom trakom

Brzotekuća rolo vrata s crvenom PVC zavjesom i prozirnom vodoravnom trakom koja omogućuje preglednost prostora s druge strane prolaza.

Brzotekuća rolo vrata za brži protok robe i vozila

Brzotekuća rolo vrata s fleksibilnom PVC zavjesom namijenjena su prolazima koji se često otvaraju i zatvaraju. Primjenjuju se u skladištima, proizvodnim halama i logističkim centrima, gdje je važno omogućiti nesmetano kretanje robe, ljudi i vozila između radnih prostora.



Brzim otvaranjem i zatvaranjem skraćuju vrijeme tijekom kojeg prolaz ostaje otvoren. Tako pomažu smanjiti izmjenu zraka između prostora, ograničiti širenje prašine i održavati stabilnije uvjete rada. Prozirne trake na zavjesi omogućuju bolju preglednost prostora s druge strane vrata.



U KIP KOP-u predlažemo izvedbu prema dimenzijama otvora, učestalosti prolazaka i uvjetima u vašem objektu. Zajedno s vama odabiremo boju zavjese, raspored prozirnih polja, način upravljanja i odgovarajuću sigurnosnu opremu. Mogućnost unutarnje ili vanjske ugradnje te tehničke značajke provjeravamo prema odabranom modelu i mjestu ugradnje.



Pogledajte i ostala industrijska vrata iz naše ponude ili nam pošaljite upit kako bismo predložili rješenje prilagođeno vašem poslovanju.

Konstrukcija i izvedbe brzotekućih rolo vrata

Brzotekuća rolo vrata namijenjena su prolazima s učestalim kretanjem ljudi, robe i vozila. Brzim zatvaranjem skraćuju vrijeme tijekom kojeg je otvor izložen izmjeni zraka te pomažu ograničiti širenje prašine između radnih prostora. Izvedbu prilagođavamo uvjetima u objektu i potrebama vašeg poslovanja.



Konstrukcija i materijali

Gornji okvir i bočne vodilice dostupni su u izvedbama od pocinčanog čelika ili nehrđajućeg čelika INOX 304, uz mogućnost završne obrade u odabranoj RAL boji. Osovina, kuglični ležajevi i pričvrsni elementi omogućuju namatanje zavjese, dok najlonske četke u bočnim vodilicama pomažu smanjiti trenje i trošenje tijekom rada.



Fleksibilna PVC zavjesa

Zavjesa od poliesterske tkanine s PVC oblogom namijenjena je učestaloj uporabi. Boju i izvedbu zavjese odabiremo prema zahtjevima prostora, a svojstva materijala usklađujemo s odabranim modelom vrata.



Prozirna polja i preglednost

Zavjesa se može izvesti s prozirnim vodoravnim poljima koja omogućuju pogled na prostor s druge strane vrata. Njihov raspored prilagođavamo načinu korištenja prolaza.



Električni sustav

Električna instalacija i razvodna kutija povezuju pogon, upravljačku jedinicu i pripadajuću opremu. Način upravljanja i sigurnosne uređaje predlažemo prema učestalosti prolazaka i uvjetima rada.

Pogon, sigurnosni sustavi i oprema brzotekućih rolo vrata

Pogon i upravljačka jedinica omogućuju otvaranje i zatvaranje vrata, dok sigurnosni uređaji nadziru prolaz tijekom rada. Opremu usklađujemo s odabranim modelom, učestalošću korištenja i načinom kretanja kroz vaš objekt.



Pogon i upravljanje

Vrata pokreće industrijski reduktorski motor, a podesivi krajnji prekidači određuju položaje otvaranja i zatvaranja. Ovisno o izvedbi, frekvencijski pretvarač omogućuje podešavanje brzine, ubrzanja i usporavanja.



Za slučaj nestanka električne energije predviđen je postupak ručnog otvaranja prema uputama odabranog pogona. Napajanje, brzinu rada i stupanj zaštite potvrđujemo u tehničkoj specifikaciji ponuđenog modela.



Sigurnosne fotočelije

Fotočelije nadziru prolaz infracrvenom zrakom između odašiljača i prijamnika. Kada se zraka prekine, upravljačka jedinica zaustavlja zatvaranje ili ponovno otvara vrata, prema postavkama sustava.



Sigurnosni rub

Sigurnosni rub na donjem dijelu zavjese prepoznaje kontakt s preprekom i šalje signal za zaustavljanje ili ponovno otvaranje vrata. Izvedba i način povezivanja ovise o odabranom sustavu.



Upravljačka jedinica i dodatna oprema

Upravljačka jedinica povezuje pogon, tipkala i sigurnosne uređaje. Prema potrebama vašeg objekta predlažemo odgovarajući način aktiviranja vrata i mogućnost djelomičnog otvaranja za prolaz osoba.



U ponudi jasno navodimo uključenu opremu i dostupne dodatne mogućnosti kako biste znali što odabrana izvedba obuhvaća.

PVC plašt brzotekućih rolo vrata

Fleksibilni PVC plašt izrađen je od poliesterske tkanine s PVC oblogom. Pri otvaranju namata se na osovinu iznad prolaza, a pri zatvaranju spušta se kroz bočne vodilice. Namijenjen je učestalom otvaranju i zatvaranju u industrijskim prostorima.


Plašt može biti pun ili izveden s prozirnim vodoravnim poljima koja omogućuju bolju preglednost prostora s druge strane vrata. Boju i raspored prozirnih polja usklađujemo s vašim potrebama i mogućnostima odabranog modela.

U KIP KOP-u predlažemo odgovarajuću izvedbu PVC plašta prema namjeni prolaza i uvjetima rada u vašem objektu. Svojstva materijala, uključujući otpornost na kidanje i trganje te eventualnu klasifikaciju reakcije na požar, potvrđujemo prema tehničkoj dokumentaciji ponuđene izvedbe.

Dimenzije i prostor za ugradnju

Dimenzije bočnih vodilica i gornjeg okvira ovise o dimenzijama vrata. Vrijednosti prikazane na tehničkom crtežu informativne su. Za točne ugradbene mjere i potreban prostor za održavanje obratite se našem tehničkom odjelu.



LL – Svijetla širina otvora

LT – Ukupna širina vrata

HL – Svijetla visina otvora

HT – Ukupna visina vrata

 = prostor za održavanje

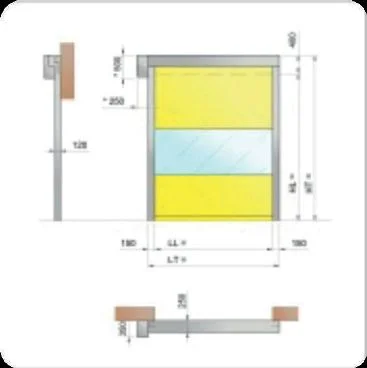

Tehnički crtež brzotekućih rolo vrata s oznakama širine, visine i prostora za ugradnju

Ugradbene dimenzije brzotekućih rolo vrata

Prikaz svijetlih i ukupnih dimenzija brzotekućih rolo vrata te prostora potrebnog za ugradnju i održavanje.
Gornji sklop brzotekućih rolo vrata s osovinom za namatanje PVC plašta

Gornji okvir brzotekućih rolo vrata

Prikaz gornjeg sklopa brzotekućih rolo vrata u kojem je smještena osovina za namatanje fleksibilnog PVC plašta.

GORNJI OKVIR

Gornji okvir smješten je iznad prolaza i obuhvaća osovinu na koju se namata PVC plašt. Osovina je oslonjena na kuglične ležajeve koji omogućuju njezino okretanje tijekom otvaranja i zatvaranja vrata.



Ovisno o izvedbi, okvir je izrađen od pocinčanog ili nehrđajućeg čelika. Odgovarajući materijal i mogućnost pristupa radi održavanja usklađujemo s uvjetima ugradnje.

Prikaz fleksibilnog PVC plašta brzotekućih rolo vrata

PVC plašt brzotekućih rolo vrata

Fleksibilni PVC plašt koji se pri otvaranju brzotekućih rolo vrata namata na osovinu iznad prolaza.

PVC plašt

Fleksibilni plašt od poliesterske tkanine s PVC oblogom zatvara prolaz i namata se pri otvaranju vrata. Dostupan je u različitim bojama, s prozirnim vodoravnim poljima ili bez njih, ovisno o odabranoj izvedbi.

Prikaz pogonskog motora brzotekućih rolo vrata

Pogonski motor brzotekućih rolo vrata

Pogonski motor koji pokreće mehanizam za namatanje i spuštanje PVC plašta brzotekućih rolo vrata.

Pogonski motor

Trofazni pogonski motor s kočnicom, napajanja 230/400 V i frekvencije 50 Hz. Standardizirane dimenzije olakšavaju ugradnju i zamjenu, a pogon je namijenjen pouzdanom radu brzotekućih rolo vrata.

Prikaz bočnih vodilica brzotekućih rolo vrata

Bočne vodilice brzotekućih rolo vrata

Bočne vodilice s najlonskim četkama koje usmjeravaju PVC plašt tijekom otvaranja i zatvaranja vrata.

Bočne vodilice

Izrađene su od pocinčanog ili nehrđajućeg čelika i opremljene mekanim samopodmazujućim najlonskim četkama. Električni sustav unaprijed je ugrađen.

Prikaz ojačanja protiv vjetra na PVC plaštu brzotekućih rolo vrata

Ojačanja protiv vjetra za brzotekuća rolo vrata

Čelična ojačanja PVC plašta brzotekućih rolo vrata, izrađena od pocinčanog čelika i zamjenjiva u slučaju oštećenja.

Ojačanja protiv vjetra

Izrađena su od pocinčanog čelika i odlikuju se visokom mehaničkom otpornošću. U slučaju oštećenja uslijed udara mogu se jednostavno zamijeniti.

Prikaz krajnjeg prekidača pogona brzotekućih rolo vrata

Krajnji prekidač pogona brzotekućih rolo vrata

Krajnji prekidač za podešavanje završnih položaja otvaranja i zatvaranja brzotekućih rolo vrata.

Krajnji prekidač pogona

Omogućuje jednostavno podešavanje krajnjih položaja otvaranja i zatvaranja vrata. Smješten je u plastičnom kućištu sa stupnjem zaštite IP55.

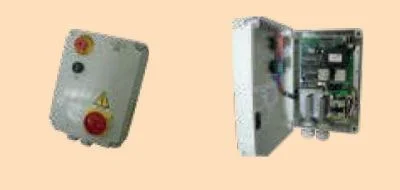

Upravljačka jedinica T 150/6 za upravljanje brzotekućim rolo vratima

Upravljačka jedinica T 150/6 za brzotekuća rolo vrata

Mikroprocesorska upravljačka jedinica T 150/6 s objedinjenom upravljačkom i napojnom karticom te kućištem sa stupnjem zaštite IP56.

Upravljačka jedinica T 150/6

  • Mikroprocesorsko upravljanje
  • Objedinjena upravljačka i napojna kartica
  • Ghisalba sklopnici na kartici
  • Signalna lampica za dijagnostiku
  • Osigurači napajanja na kartici
  • Glavni prekidač napajanja na prednjoj ploči
  • Gewiss kućište sa stupnjem zaštite IP56
  • Masa: 2,8 kg

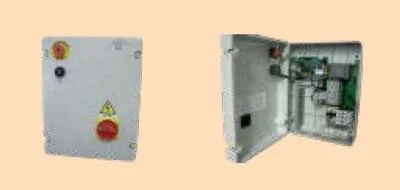

Upravljačka jedinica T 500/7 za upravljanje brzotekućim rolo vratima

Upravljačka jedinica T 500/7 za brzotekuća rolo vrata

Mikroprocesorska upravljačka jedinica T 500/7 s odvojenom napojnom i upravljačkom karticom, zaštitom motora i mogućnošću izvedbe s frekvencijskim pretvaračem.

Upravljačka jedinica T 500/7

  • Mikroprocesorsko upravljanje
  • Odvojena napojna i upravljačka kartica
  • Zamjenjivi Allen-Bradley sklopnici
  • Termički relej za zaštitu motora
  • Signalna lampica za dijagnostiku
  • Glavni prekidač napajanja na prednjoj ploči
  • Osigurači napajanja na glavnom prekidaču
  • Tipkalo za zaustavljanje u nuždi na prednjoj ploči
  • Tipkalo za pokretanje ciklusa na prednjoj ploči
  • Dostupna izvedba s frekvencijskim pretvaračem
  • Prostor unutar kućišta za dodatne komponente
  • Gewiss kućište sa stupnjem zaštite IP56
  • Dostupno kućište od nehrđajućeg čelika
  • Masa: 6,5 kg
Prikaz sustava daljinskog upravljanja brzotekućim rolo vratima

Daljinsko upravljanje brzotekućim rolo vratima

Sustav za upravljanje brzotekućim rolo vratima putem ručnog daljinskog upravljača ili odašiljača ugrađenog u vozilo.

DALJINSKO UPRAVLJANJE

Ručni daljinski upravljači ili odašiljači ugrađeni u vozilo šalju signal prijamniku povezanom s upravljačkom jedinicom. Omogućuju upravljanje jednim ili više vrata, ovisno o konfiguraciji sustava.

Prikaz indukcijske petlje za detekciju vozila i otvaranje brzotekućih rolo vrata

Indukcijska petlja za otvaranje brzotekućih rolo vrata

Sustav s indukcijskom petljom u podu koji detektira prisutnost vozila i aktivira otvaranje brzotekućih rolo vrata.

Detektor vozila

Pomoću jedne ili više induktivnih petlji ugrađenih u pod sustav prepoznaje prisutnost vozila i šalje signal za otvaranje vrata.

brzotekuća rolo vrata

POTISNI GUMB
Jednostavan potisni gumb kontrolira otvaranje.
U nekim slučajevima može biti upotrebljen kao
potisni gumb za djelomično otvaranje vrata.

Prikaz radarskog senzora za otvaranje brzotekućih rolo vrata

Radar za otvaranje brzotekućih rolo vrata

Mikrovalni radarski senzor koji detektira kretanje ispred brzotekućih rolo vrata i aktivira njihovo otvaranje.

RADAR

Mikrovalni senzor prepoznaje kretanje u području ispred vrata i šalje signal za otvaranje. Osjetljivost, smjer i područje detekcije mogu se prilagoditi uvjetima prolaza, ovisno o modelu senzora.

Prikaz fotočelija za nadzor prolaza brzotekućih rolo vrata

Fotočelije za brzotekuća rolo vrata

Fotočelije koje prekidom svjetlosne zrake šalju signal upravljačkoj jedinici za otvaranje vrata ili zaštitu prolaza, ovisno o konfiguraciji sustava.

Fotočelije

Fotočelije prepoznaju prekid svjetlosne zrake u području prolaza. Ovisno o položaju ugradnje i postavkama upravljanja, služe za aktiviranje otvaranja ili zaštitu prolaza tijekom zatvaranja vrata.

Prikaz poteznog prekidača za otvaranje brzotekućih rolo vrata

Potezni prekidač za brzotekuća rolo vrata

Potezni prekidač kojim se povlačenjem užeta šalje naredba za otvaranje brzotekućih rolo vrata.

Potezni prekidač

Povlačenjem užeta aktivira se otvaranje vrata. Potezni prekidač omogućuje ručno zadavanje naredbe za otvaranje na mjestu prolaza.

Prikaz anemometra za mjerenje brzine vjetra uz brzotekuća rolo vrata

Anemometar za brzotekuća rolo vrata

Senzor brzine vjetra koji pri prekoračenju postavljene vrijednosti šalje signal upravljačkom sustavu brzotekućih rolo vrata.

Anemometar

Anemometar mjeri brzinu vjetra i pri prekoračenju zadane vrijednosti šalje signal za otvaranje vrata kako bi se smanjio rizik od oštećenja PVC plašta. Primjenjuje se kod vrata većih dimenzija izloženih vjetru, prema izvedbi i postavkama sustava.

Prikaz Telepass sustava za otvaranje vrata prepoznavanjem aktivne kartice

Telepass sustav za otvaranje brzotekućih rolo vrata

Sustav kontrole pristupa koji prepoznaje ovlaštene aktivne kartice i šalje naredbu za otvaranje brzotekućih rolo vrata.

Telepass

Sustav omogućuje automatsko otvaranje vrata prepoznavanjem aktivne kartice koju korisnik nosi sa sobom. Kada senzor prepozna ovlaštenu karticu, šalje naredbu za otvaranje vrata. Kartice se programiraju pomoću alfanumeričke tipkovnice, a navedeni domet prepoznavanja iznosi od 4 do 15 metara.

Prikaz semafora s crvenim i zelenim svjetlom za signalizaciju prolaza kroz brzotekuća rolo vrata

Semafor za brzotekuća rolo vrata

Svjetlosna signalizacija za usmjeravanje prometa kroz brzotekuća rolo vrata, sa zelenim svjetlom koje označava potpuno otvorena vrata.

Semafor

Crveno i zeleno svjetlo usmjeravaju promet kroz vrata. Zeleno svjetlo uključuje se tek kada su vrata potpuno otvorena. Dodatne funkcije signalizacije ovise o izvedbi i postavkama upravljačkog sustava.
