Koliko prostora trebate za montažu sekcijskih garažnih vrata? Praktični primjeri

​​

Za montažu sekcijskih garažnih vrata nije važna samo širina i visina otvora. Potrebno je provjeriti prostor uz bočne rubove, iznad otvora i ispod stropa te položaj instalacija i drugih prepreka. Točni zahtjevi ovise o dimenzijama vrata, načinu vođenja, pogonu i odabranoj izvedbi.

Sekcijska garažna vrata otvaraju se okomito, a zatim se najčešće pomiču vodilicama prema unutrašnjosti garaže. Takav način rada štedi prostor ispred objekta, ali zahtijeva pravilno pripremljen otvor i dovoljno mjesta za vodilice, opruge, konstrukciju i eventualni automatski pogon.

Prilikom planiranja često se provjeravaju samo širina i visina prolaza. Međutim, na mogućnost ugradnje mogu utjecati niski nadvoj, uski bočni zidovi, grede, cijevi, rasvjeta, instalacije ili spušteni strop. Zato se konačna izvedba ne bi trebala određivati prema univerzalnim mjerama, nego prema stvarnom stanju objekta.

Precizna izmjera prije izrade omogućuje odabir odgovarajućeg načina vođenja i smanjuje mogućnost dodatnih građevinskih radova, kašnjenja ili promjena tijekom montaže.

Sadržaj

• Koje mjere garažnog otvora treba provjeriti?
• Što je nadvoj i zašto je važan?
• Koliko prostora treba uz bočne strane otvora?
• Koliko prostora treba ispod stropa?
• Kako instalacije i prepreke utječu na montažu?
• Utječe li automatski pogon na potreban prostor?
• Praktični primjeri različitih garažnih otvora
• Može li se sekcijska vrata ugraditi kada nema dovoljno prostora?
• Kako pravilno izmjeriti garažni otvor?
• Najčešće pogreške pri mjerenju
• Najčešća pitanja
• Zašto odabrati KIP KOP?
• Zaključak

Koje mjere garažnog otvora treba provjeriti?

Prije odabira sekcijskih garažnih vrata potrebno je izmjeriti širinu i visinu otvora, nadvoj, prostor uz obje bočne strane te raspoloživu dubinu garaže. Osim dimenzija, važno je provjeriti ravnost površina i postoje li na stropu ili zidovima instalacije koje bi mogle ometati montažu.

Kod izmjere treba provjeriti:

• širinu otvora na više mjesta
• visinu otvora na više mjesta
• visinu nadvoja iznad otvora
• prostor uz lijevu i desnu stranu otvora
• dubinu garaže i slobodan prostor ispod stropa
• položaj greda, cijevi, rasvjete i električnih instalacija
• ravnost poda, zidova i nadvoja

Mjerenje na više mjesta važno je zato što garažni otvor ne mora biti potpuno ravan. Ako se dobivene vrijednosti razlikuju, vrata i način montaže prilagođavaju se stvarnom stanju objekta.

Nije dovoljno uzeti samo dimenziju postojećih vrata ili izmjeriti prolaz na jednoj točki. Konačnu izvedbu treba odrediti prema cijelom otvoru i prostoru u kojem će se nalaziti vodilice, opruge, konstrukcija i automatski pogon.

Što je nadvoj i zašto je važan?

Nadvoj je dio zida između gornjeg ruba garažnog otvora i stropa. Na tom se području smještaju dijelovi konstrukcije potrebni za podizanje i vođenje sekcijskih vrata, zbog čega raspoloživa visina nadvoja utječe na odabir načina montaže.

Ako je nadvoj dovoljno visok i bez prepreka, moguće je primijeniti standardno vođenje vrata. Kod nižeg nadvoja može biti potrebna drugačija izvedba vodilica i prilagođena konfiguracija sustava. To ne znači nužno da montaža nije moguća, nego da rješenje treba uskladiti sa stvarnim prostorom.

Prilikom mjerenja nadvoja potrebno je provjeriti njegovu visinu duž cijele širine otvora. Grede, spušteni strop, cijevi, kabeli ili rasvjeta mogu smanjiti stvarno raspoloživ prostor, čak i kada se na prvi pogled čini da je nadvoj dovoljno visok.

Zato se potrebna visina nadvoja ne bi trebala određivati prema jednoj univerzalnoj mjeri. Ona ovisi o dimenzijama vrata, odabranom načinu vođenja, konstrukciji i automatskom pogonu.

Koliko prostora treba uz bočne strane otvora?

Uz lijevu i desnu stranu garažnog otvora potreban je slobodan i dovoljno čvrst prostor za postavljanje okomitih vodilica i pričvršćivanje konstrukcije sekcijskih vrata. Potrebna širina bočnog prostora ovisi o dimenzijama vrata, odabranom sustavu i uvjetima montaže.

Bočne površine trebaju biti ravne, stabilne i bez prepreka. Cijevi, električne instalacije, utičnice, prekidači, izbočeni zidovi ili druge konstrukcije mogu otežati montažu i zahtijevati prilagodbu.

Posebno je važno izmjeriti obje strane zasebno jer raspoloživi prostor ne mora biti jednak. Ako je jedna strana uža ili nepravilna, to može utjecati na položaj vrata i način pričvršćivanja vodilica.

Nedostatak bočnog prostora ne znači automatski da ugradnja nije moguća. U takvim slučajevima potrebno je provjeriti može li se otvor građevinski prilagoditi ili odabrati izvedba koja odgovara postojećim uvjetima.

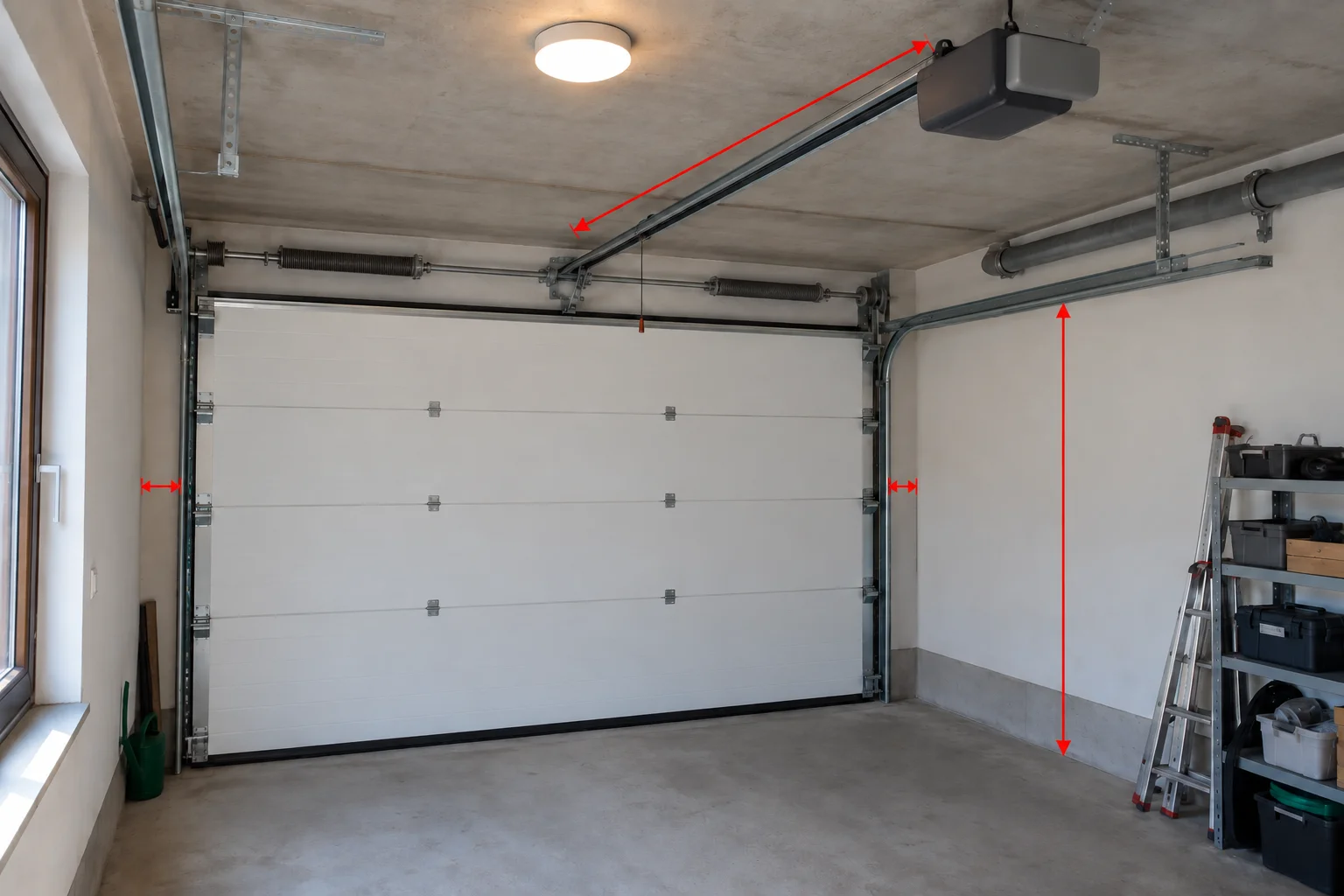

Koliko prostora treba ispod stropa?

Ispod stropa mora biti dovoljno slobodnog prostora za vodoravne vodilice, konstrukciju vrata i, kod automatske izvedbe, pogon s pripadajućom vodilicom. Potrebna dubina ovisi o visini vrata, načinu vođenja i odabranoj konfiguraciji sustava.

Prilikom provjere prostora potrebno je uzeti u obzir sve što se nalazi iznad i iza garažnog otvora, primjerice:

• stropne grede i spuštene dijelove stropa
• rasvjetna tijela i električne instalacije
• ventilacijske i druge cijevi
• police, nosače i sustave za odlaganje
• krovne konstrukcije kod garaža s kosim stropom

Važno je provjeriti cijelu putanju po kojoj će se vrata kretati, a ne samo prostor neposredno iznad otvora. Prepreka smještena dublje u garaži može ometati otvaranje vrata ili montažu pogona.

Ako je strop nizak, kos ili ima grede, moguće je razmotriti prilagođen način vođenja. Konačno rješenje određuje se nakon precizne izmjere i provjere tehničkih uvjeta na objektu.

Kako instalacije i prepreke utječu na montažu?

Cijevi, kabeli, rasvjeta, ventilacijski kanali, grede i police mogu zauzimati prostor potreban za vodilice, konstrukciju ili automatski pogon. Zato je prije izrade vrata potrebno provjeriti ne samo dimenzije otvora nego i cijelu predviđenu putanju njihova kretanja.

Posebnu pažnju treba obratiti na instalacije koje prolaze iznad otvora ili se nalaze na stropu u smjeru otvaranja vrata. Iako neka prepreka ne smanjuje sam prolaz, može onemogućiti pravilno postavljanje vodilica ili ograničiti položaj pogona.

Ako se prepreke utvrde dovoljno rano, često je moguće pronaći odgovarajuće rješenje. Ovisno o stanju objekta, može se prilagoditi položaj pojedinih instalacija, odabrati drugačiji način vođenja ili uskladiti konfiguracija vrata s raspoloživim prostorom.

Zbog toga fotografije otvora mogu pomoći pri početnom savjetovanju, ali ne mogu uvijek zamijeniti stručnu izmjeru na objektu. Tijekom izmjere provjeravaju se sve površine i prepreke koje bi mogle utjecati na sigurnu i pravilnu montažu.

Utječe li automatski pogon na potreban prostor?

Da, automatski pogon može utjecati na potreban prostor jer se najčešće postavlja ispod stropa, iza garažnog otvora. Za njegovu montažu potrebno je osigurati odgovarajući položaj vodilice pogona, mjesto za pričvršćivanje te pristup električnom napajanju.

Pritom treba provjeriti:

• ima li dovoljno slobodnog prostora po dubini garaže
• ometaju li grede, rasvjeta ili instalacije položaj pogona
• nalazi li se priključak električne energije na odgovarajućem mjestu
• može li se pogon sigurno pričvrstiti na postojeću konstrukciju
• ostaje li omogućen pristup pogonu radi podešavanja i održavanja

Pogon se ne odabire samo prema veličini vrata. Važni su i njihova masa, konstrukcija, učestalost korištenja te odabrani sustav vođenja. Zbog toga položaj i vrstu pogona treba uskladiti s konkretnim vratima i raspoloživim prostorom.

Ako standardni položaj nije moguć zbog niskog stropa ili drugih prepreka, potrebno je provjeriti postoji li odgovarajuća prilagođena izvedba. Takve se mogućnosti određuju nakon pregleda otvora i tehničkih uvjeta na objektu.

Niste sigurni imate li dovoljno prostora za sekcijska garažna vrata?

Pošaljite nam osnovne dimenzije i fotografije garažnog otvora ili dogovorite stručnu izmjeru. Provjerit ćemo raspoloživi prostor te preporučiti izvedbu vrata, način vođenja i pogon koji odgovaraju vašem objektu.

Praktični primjeri različitih garažnih otvora

Potreban prostor ne može se odrediti samo prema širini i visini prolaza. Dvije garaže s jednakim otvorom mogu zahtijevati različite izvedbe vrata zbog nadvoja, dubine, oblika stropa ili položaja instalacija.

Garaža sa standardnim ravnim stropom

Kod garaže s ravnim stropom, odgovarajućim nadvojem i slobodnim bočnim prostorom najčešće je moguće primijeniti uobičajenu izvedbu vodilica. Potrebno je provjeriti cijelu dubinu garaže te osigurati da rasvjeta, cijevi i druge instalacije ne ometaju vrata ili automatski pogon.

Garaža s niskim nadvojem

Nizak prostor između gornjeg ruba otvora i stropa može zahtijevati prilagođen način vođenja. Prije odabira vrata potrebno je precizno izmjeriti nadvoj cijelom širinom i provjeriti smanjuju li grede ili instalacije dodatno raspoloživu visinu.

Garaža s kosim stropom ili gredama

Kosi strop, istaknute grede ili promjene visine mogu ograničiti prostor kroz koji se vrata kreću. U takvim objektima potrebno je provjeriti cijelu putanju vrata i odrediti može li se način vođenja prilagoditi obliku garaže.

Ovi primjeri pokazuju zašto se konačna izvedba određuje prema stvarnom stanju objekta. Fotografije i osnovne mjere korisne su za početnu procjenu, dok stručna izmjera omogućuje precizan odabir vrata i načina montaže.

Mogu li se sekcijska vrata ugraditi kada nema dovoljno prostora?

Nedostatak prostora iznad ili uz garažni otvor ne znači nužno da montaža sekcijskih vrata nije moguća. Ovisno o dimenzijama i obliku garaže, može se razmotriti prilagođen način vođenja, drugačiji položaj pogona ili priprema otvora prije ugradnje.

Moguća rješenja ovise o tome gdje se ograničenje nalazi:

• kod niskog nadvoja može se provjeriti mogućnost prilagođenog vođenja
• kod uskog bočnog prostora može biti potrebna prilagodba otvora
• kod greda i instalacija može se razmotriti njihov premještaj
• kod kosog ili niskog stropa potrebno je prilagoditi putanju vrata
• kod nedovoljne dubine garaže treba provjeriti odgovara li druga konfiguracija sustava

Svaka prilagodba mora omogućiti pravilno pričvršćivanje konstrukcije i nesmetano kretanje vrata. Improvizirana rješenja mogu dovesti do nepravilnog rada, slabijeg brtvljenja ili dodatnog opterećenja pojedinih dijelova sustava.

Zato se mogućnost ugradnje procjenjuje zasebno za svaki objekt. Tek nakon pregleda svih dimenzija i prepreka može se potvrditi koja je izvedba tehnički odgovarajuća.

Kako pravilno izmjeriti garažni otvor?

Za početnu procjenu potrebno je izmjeriti otvor i prostor oko njega na više mjesta. Sve dimenzije treba zapisati odvojeno, a korisno je fotografirati otvor izvana i iznutra, uključujući zidove, strop i moguće prepreke.

Izmjerite sljedeće:

1. Širinu otvora – pri vrhu, u sredini i pri dnu.
2. Visinu otvora – na lijevoj strani, u sredini i na desnoj strani.
3. Nadvoj – od gornjeg ruba otvora do najniže točke stropa ili prepreke.
4. Bočni prostor – zasebno s lijeve i desne strane otvora.
5. Dubinu garaže – od otvora prema stražnjem dijelu, u smjeru kretanja vrata.
6. Visinu stropa – posebno ako postoje grede, spušteni dijelovi ili kosi strop.
7. Položaj prepreka – rasvjetu, cijevi, kablove, police, prozore i vrata.

Ako se mjere na različitim mjestima ne podudaraju, zapišite sve dobivene vrijednosti. Takva odstupanja mogu ukazivati na neravan pod, zidove ili nadvoj i važna su pri planiranju izrade i montaže.

Samostalno mjerenje korisno je za početni upit i okvirnu procjenu. Konačne proizvodne mjere i tehničke uvjete preporučljivo je potvrditi stručnom izmjerom prije naručivanja vrata.

Najčešće pogreške pri mjerenju garažnog otvora

Pogrešna ili nepotpuna izmjera može dovesti do neodgovarajuće konfiguracije vrata, potrebe za dodatnim radovima ili promjena tijekom montaže. Najčešći problem je mjerenje samo širine i visine prolaza, bez provjere prostora oko otvora.

Najčešće pogreške su:

• mjerenje širine i visine samo na jednom mjestu
• zanemarivanje visine nadvoja
• pretpostavka da je bočni prostor jednak s obje strane
• mjerenje do stropa bez uzimanja u obzir greda i instalacija
• neprovjeravanje potrebne dubine za vodilice i pogon
• mjerenje prije završetka poda ili obrade zidova
• oslanjanje samo na dimenzije postojećih vrata
• slanje fotografija na kojima se ne vidi cijeli otvor i prostor oko njega

Mjere treba uzimati u odnosu na završne površine. Ako će se pod, zidovi ili strop još obrađivati, debljina tih slojeva može promijeniti raspoložive dimenzije.

Za početnu procjenu najbolje je dostaviti zapisane mjere te nekoliko fotografija snimljenih iz različitih kutova. Prije izrade vrata potrebno je potvrditi konačne dimenzije i uvjete montaže na objektu.

Najčešća pitanja o prostoru za montažu sekcijskih garažnih vrata

Koje su mjere potrebne za izradu ponude?

Za početnu procjenu potrebne su širina i visina garažnog otvora, visina nadvoja, bočni prostor s obje strane te raspoloživa dubina garaže. Korisno je poslati i fotografije cijelog otvora, stropa i mogućih prepreka.

Je li dovoljno izmjeriti samo širinu i visinu otvora?

Nije. Potrebno je provjeriti i nadvoj, prostor uz obje strane otvora te dubinu i visinu garaže. Ti podaci utječu na položaj vodilica, način vođenja i mogućnost ugradnje automatskog pogona.

Mogu li se sekcijska vrata postaviti ako je nadvoj nizak?

Ugradnja može biti moguća, ali često zahtijeva prilagođen način vođenja. Konačno rješenje ovisi o raspoloživom prostoru, dimenzijama vrata i tehničkim uvjetima na objektu.

Što ako se na stropu nalaze cijevi, grede ili rasvjeta?

Njihov položaj treba provjeriti prije određivanja izvedbe vrata. Ako se nalaze na putanji vrata ili pogona, možda će biti potrebno premjestiti instalacije ili prilagoditi način vođenja.

Treba li garaža biti potpuno završena prije izmjere?

Najpreciznije je mjeriti nakon završetka poda te obrade zidova i nadvoja. Ako završni radovi još nisu dovršeni, potrebno je uzeti u obzir koliko će promijeniti postojeće dimenzije.

Mogu li sam izmjeriti otvor?

Možete prikupiti osnovne mjere i fotografije za početnu procjenu i pripremu ponude. Međutim, konačne proizvodne dimenzije i uvjete ugradnje preporučljivo je potvrditi stručnom izmjerom prije naručivanja vrata.

Utječe li automatski pogon na potreban prostor?

Da. Za pogon i njegovu vodilicu najčešće je potreban slobodan prostor ispod stropa, električno napajanje i odgovarajuća podloga za pričvršćivanje. Položaj pogona usklađuje se s vratima i raspoloživim prostorom.

Zašto odabrati KIP KOP?

KIP KOP ima više od 16 godina iskustva i više od 40.000 realiziranih projekata na četiri europska tržišta – u Hrvatskoj, Sloveniji, Austriji te Bosni i Hercegovini.

Sekcijska garažna vrata izrađuju se po mjeri konkretnog otvora. Prije izrade provjeravaju se dimenzije otvora, nadvoj, bočni prostor, dubina garaže te položaj stropa, instalacija i drugih mogućih prepreka.

Na temelju stvarnog stanja objekta odabiru se odgovarajuća izvedba vrata, način vođenja, pogon i dodatna oprema. Stručna izmjera i vlastiti montažni tim omogućuju kontrolu procesa od početnog savjetovanja do završne ugradnje, podešavanja i provjere rada vrata.

Takav pristup smanjuje mogućnost nepredviđenih prilagodbi tijekom montaže te omogućuje da vrata budu usklađena s raspoloživim prostorom i potrebama korisnika.

Zaključak

Za montažu sekcijskih garažnih vrata nije dovoljno provjeriti samo širinu i visinu prolaza. Nadvoj, bočni prostor, dubina garaže, oblik stropa, položaj instalacija i prostor za automatski pogon zajedno određuju koja je izvedba tehnički moguća.

Osnovne mjere i fotografije mogu poslužiti za početnu procjenu, ali konačne dimenzije treba potvrditi prije izrade vrata. Precizna stručna izmjera omogućuje pravilan odabir načina vođenja i pogona te smanjuje mogućnost dodatnih radova tijekom montaže.
